SN-510主控制器｜亮化工程DMX512智能主控参数、功能、选型、调试全解
项目现场调试主要包括电路畅通、图纸调整、效果完善等安装调试，建筑灯光整体联动等效果调试，设备和灯光可控等远程控制调试，实现项目现场专业管控，保障项目精彩亮相。

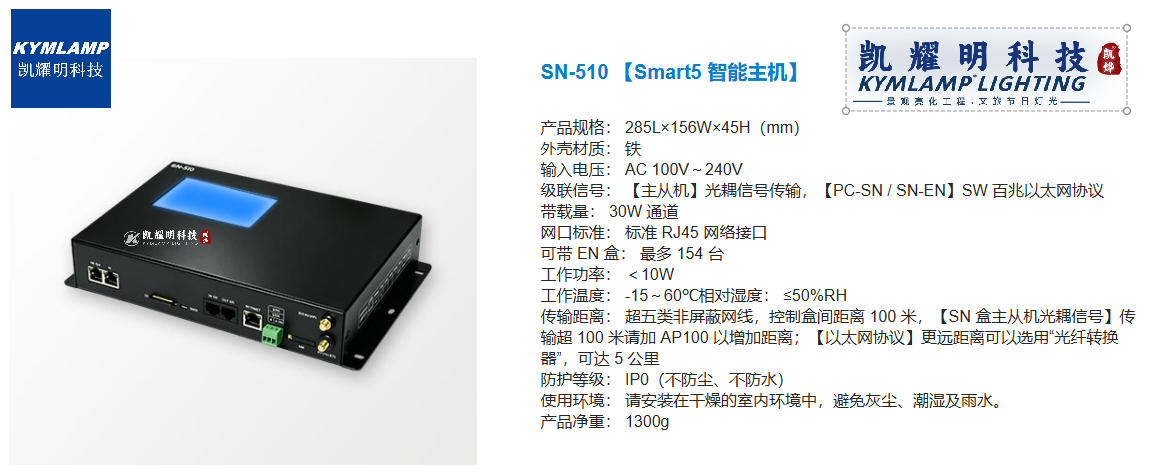

SN-510 【Smart5 智能主机】
产品规格： 285L×156W×45H（mm）
外壳材质： 铁
输入电压： AC 100V～240V
级联信号： 【主从机】光耦信号传输，【PC-SN / SN-EN】SW 百兆以太网协议
带载量： 30W 通道
网口标准： 标准 RJ45 网络接口
可带 EN 盒： 最多 154 台
工作功率： ＜10W
工作温度： -15～60℃相对湿度： ≤50%RH
传输距离： 超五类非屏蔽网线，控制盒间距离 100 米，【SN 盒主从机光耦信号】传输超 100 米请加 AP100 以增加距离；【以太网协议】更远距离可以选用“光纤转换器”，可达 5 公里
防护等级： IP0（不防尘、不防水）
使用环境： 请安装在干燥的室内环境中，避免灰尘、潮湿及雨水。
产品净重： 1300g
一、产品概述
SN-510是目前户外楼体、桥梁、文旅夜景亮化工程中应用最广泛的工业级DMX512智能主控制器，属于亮化项目“一级主控设备”。整机支持SD卡本地脱机播放、电脑联机编程、DMX512控台联动、音乐声光联动、GPS同步、主从机级联同步等多功能，兼容市面上所有6段、12段、16段RGB、RGBW外控线条灯、点光源、洗墙灯等亮化灯具。
SN-510主控稳定性强、带载量大、同步精度高、抗干扰能力优秀，完美适配大型连片楼宇、超长桥梁、文旅灯光秀、多区域同步亮化项目，是替代传统简易控制器、升级智慧亮化系统的主流工程级主控设备，也是凯耀明科技大型亮化项目标准配套主控机型。
功能简介
◆ 功能概述
1、 联机脱机一体化系统，与 EN 系列控制盒配套使用，与 PC 电脑断开链接时，即自动切换为 SD 卡总控（智控系统），灵活方便；
2、 SN-510 作为智控总控时，只需更换其 SD 卡的效果文件（不支持修改文件的名字），即可更换同一链路下所有的 EN 控制盒的效果；
3、 SN-510 作为脱机总控时，单台输出最大支持 40W 通道（含虚拟点数），可控 154 台 EN 分控；SN 总控之间可以通过主从机级联方式进行扩容；
4、 可选时控、主从机级联同步、GPS 同步、BTS 同步、DMX 控台控制等附加功能；
5、 附送专业效果制作软件，用户可自行制作任意效果。
二、核心硬件技术参数（工程标准）
1. 供电规格：宽电压 AC100V–240V 市电直供，无需额外电源转换，适配全国工地市电环境，适配户外长期不间断运行。
2. 工作功耗：整机功耗＜10W，超低能耗，节能稳定，长时间待机不发热、不死机。
3. 带载性能：25帧高清画面模式下单通道24W带载，20帧模式下单通道30W带载；RGB单点最大支持8W、RGBW单点最大支持7.5W，带载余量充足，可满足大面积、高密度像素灯光排布。
4. 通讯接口：标准RJ45百兆网口、光耦隔离信号输出，支持SN主从协议、PC-SN以太网协议、标准DMX512（1990）国际协议。
5. 级联能力：单台主机最多可带154台EN分控设备，支持无限主从级联同步，满足超大型连片建筑群灯光统一同步效果。
6. 传输距离：超五类网线单机传输100米；搭配AP100信号放大器可延长超百米；搭配光纤转换器可实现5公里远距离同步传输，适配超长桥梁、沿河灯光带、跨区域连片亮化。
7. 工作环境：-15℃～60℃宽温工作，耐高低温、耐户外温差变化，适配南方暴雨、北方低温等复杂户外工况。
8. 防护等级：IP20工业防护，室内、弱电箱、机房标准安装，防尘防杂物，适配工程标准化布线安装。
三、SN-510主控核心功能优势（工程刚需）
1. 双模式播放：脱机+联机双兼容
支持SD卡本地脱机播放，写入程序后无需电脑即可自动循环运行灯光效果，断电记忆程序；同时支持电脑联机实时控制，可现场实时改效果、调速度、改色彩，调试效率极高，适配工地快速落地。
2. 标准DMX512全协议兼容
完全兼容国际DMX512/1990标准协议，可对接所有品牌DMX灯具、DMX音乐控制器、灯光控台、Smart智能主机，支持单灯单控、分区控光、像素级精细调色，解决普通控制器卡顿、脱帧、不同步、色彩断层问题。
3. 多方式同步系统（大型工程必备）
支持GPS全局同步、BTS基站同步、主从机网线级联同步，多栋楼、多分区、多桥梁灯光可实现毫秒级同步，彻底解决大型项目灯光错位、节奏不一致、画面割裂的工程通病。
4. 专业音乐声光联动
可搭配SY-418等音乐控制器实现高精度声控、频谱、节奏动感效果，支持静态暖光、流水渐变、追逐呼吸、频闪爆点、频谱跳动等上百种动态效果，适配文旅夜游灯光秀、商业夜景氛围亮化。
5. 精细化通道自定义
内置12通道精细化参数调节，可独立调节R/G/B/W各通道亮度、整体亮度、播放速度、动态模式，支持0–255无极调色，可精准调出暖黄光、暖白光、正白光、定制彩光，适配古建、现代楼宇、文旅多场景色温需求。
6. 故障自检与稳定抗干扰
采用光电隔离信号输出，有效屏蔽工地强电、变压器、线路干扰，杜绝灯光频闪、跳变、乱闪、尾部灯具失控问题；设备自带运行自检，异常自动保护，工程故障率极低。
四、SN-510与普通控制器的工程区别
1. 带载更强：普通小控制器容易满载死机、尾部脱控，SN-510预留充足工程余量，适配大面积亮化。
2. 同步更稳：支持多机级联+GPS同步，普通控制器无法实现连片大楼统一同步。
3. 兼容性更广：通吃6段、12段、全彩、单色、暖白、金黄所有亮化灯具，适配新旧项目改造。
4. 可对接智能主机：可无缝接入Smart智能系统，实现远程定时、远程改程序、手机电脑云端管控，适配智慧城市智慧照明升级。
五、SN-510标准现场调试步骤
第一步：线路与供电核查
接入AC220V市电，检查网口、信号输出、灯具正负极接线无误，所有弱电信号接头做防水密封，排查短路、虚接、断路隐患。
第二步：设备通电自检
通电后主机自动自检，指示灯正常亮起，确认SD卡程序读取正常、信号输出正常，无报错代码。
第三步：模式与参数调试
根据项目需求切换静态常亮、动态自走、音乐联动模式；调节播放速度、整体亮度、色彩饱和度，匹配建筑风格与夜景氛围。古建锁定暖黄静态模式，现代楼宇适配冷暖纯白，文旅场景开启全彩动态+音乐联动。
第四步：DMX512地址匹配校准
多设备级联项目按照公式（N-1）×12+1设置DMX地址，保证每台控制器地址不重复、不冲突，实现分区独立控制、整体同步统一。
第五步：程序固化与模式保存
调试完成后保存日常静态、节日动态、深夜节能三套模式，断电自动记忆，反复启停测试无卡顿、无乱闪、无不同步，验收交付。
六、适用场景（凯耀明工程落地经验）
1. 城市楼宇连片亮化、高层塔楼像素点阵亮化；
2. 市政桥梁、沿河灯光带、超长线性灯光工程；
3. 古建城楼、仿古街区文旅夜景灯光秀；
4. 商业综合体、网红打卡夜景、声光联动动态亮化；
5. 智慧城市智慧照明远程管控项目。
七、选型总结
SN-510主控制器是中小型到大型亮化工程通用的顶配主控设备，对比普通简易控制器，具备带载大、同步稳、抗干扰强、兼容性全、可智能联网、可音乐联动、可远距离传输等工程级优势，是凯耀明15年150+大型竣工项目的主流标配主控，能彻底解决亮化工程灯光不同步、卡顿、频闪、程序单一、无法智能管控等常见问题，适配95%以上户外动态DMX512亮化项目。
