EN-508【隔离屏显联控分控】

◆ 产品概述

KYM-EN-508-Q2专业八路灯光扩展控制器，适配MQ、SN系列主控，专为大型百万级亮化项目研发，解决主机通道不足、多路灯号串扰、长线信号衰减、软件兼容性差等核心工程痛点。

设备采用加厚工业铁壳，8路1.2KV电气隔离独立输出，端口标配±3.5KV浪涌防护，恶劣工况稳定运行；

凯耀明科技旗下产品均兼容支持SW以太网、Art-Net双协议，双网口手拉手级联，单系统最大串联400台，可承载百万级灯光通道，适配十万级大型夜景工程。

搭载液晶可视化操作面板，免电脑完成编ID、一键写码、灯具自检；兼容LED Player、Madrix两大主流灯光软件，

支持单模光纤5公里远距离传输，适配城市地标、连片商业街、古镇文旅、户外演艺等大型成套亮化项目。

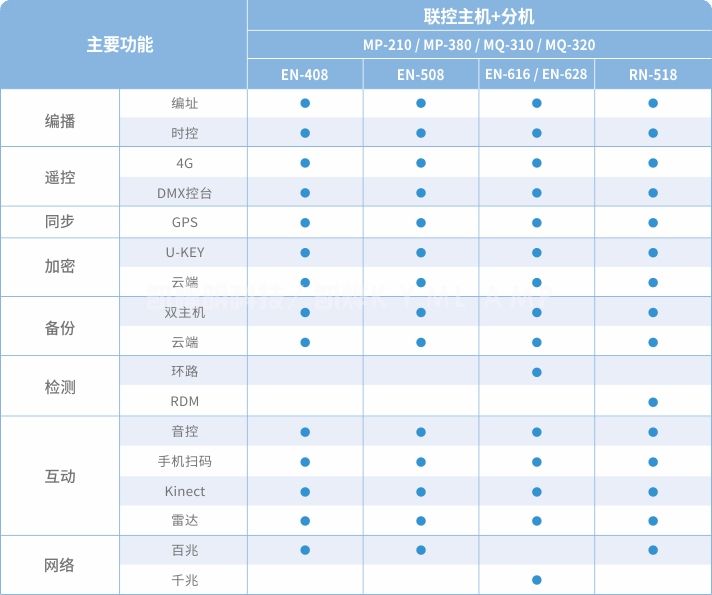

功能简介

◆ 技术参数

1、整机硬件参数

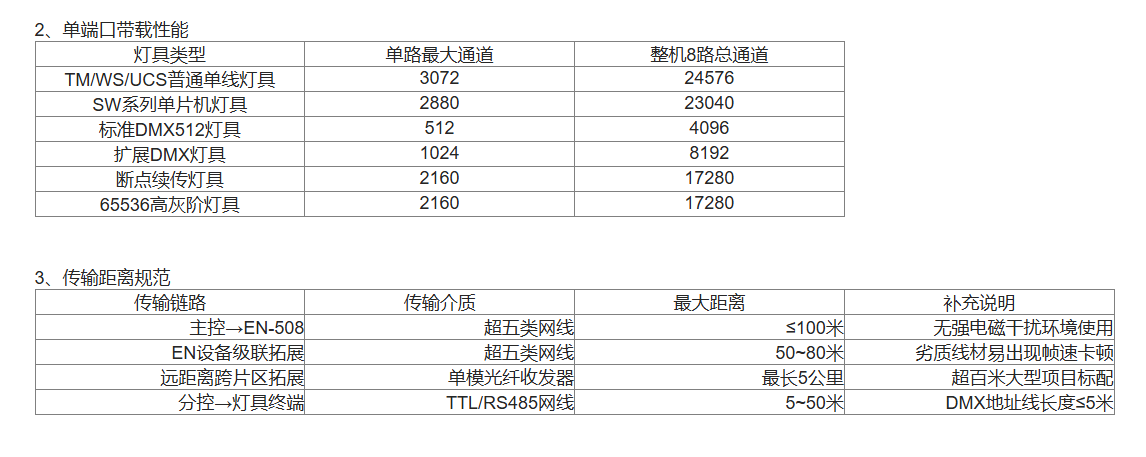

2、单端口带载性能

◆ 功能特点

1、八路全电气隔离，防雷抗干扰无串光

8路通道独立1.2KV电气隔离，多品类灯具同步运行无串扰、不花屏；端口双重±3.5KV浪涌防护，适配雷雨、高压厂区复杂环境，保障大面积连片亮化长期稳定运行。

2、双协议双生态，多软件通用适配

兼容SW私有协议与标准Art-Net协议，适配LED Player、Madrix全系列灯光软件，兼顾国内楼宇文旅亮化、专业舞台演艺灯光场景，支持32组Art-Net数据接收，适配高端矩阵屏、造型屏项目。

3、400台超大级联，百万通道大型组网

双网口手拉手并联级联，单系统最高串联400台设备，可实现百万级灯光通道扩容；支持分层组网，无需拆分主控系统，简化大型地标、产业园亮化布线架构。

4、液晶可视化调试，免电脑高效运维

搭载液晶显示屏+实体按键，现场免电脑完成改ID、调参数、芯片切换、灯效自检、恢复出厂等操作，自带多组测试灯效，快速排查断线、地址错乱故障，大幅提升高空及工地调试效率。

5、全芯片兼容，一键智能批量写码

兼容UCS、SM、TM、GS、SW、DMX、断点续传、高灰阶全品类工程灯具，支持一键批量写码、地址顺延、参数批量写入，老旧亮化改造无需更换灯带，低成本完成系统升级。

6、在线升级+工程加密，项目安全可控

支持局域网在线固件升级，无需拆机返厂；自带工程加密绑定功能，可防止程序盗用篡改，适配高端文旅、商业地标灯光项目，保障项目版权安全。

◆ 适用场景

1、大型城市地标灯光秀

适配超高层楼宇、滨河景观带、城市场馆大型亮化，批量级联扩容通道，光纤远距离实现全域灯光同步联动。

2、连片商业街、产业园区亮化

适配多栋楼宇、商铺集群项目，八路隔离输出杜绝串光花屏，保障大面积夜景灯光稳定同步。

3、古镇、长距离滨河文旅亮化

适配点位分散、布线超长的夜游项目，依托光纤传输+多设备级联，实现多片区灯光统一管控。

4、展馆、户外演艺舞台灯光

对接Madrix专业舞台软件，适配舞台洗墙灯、矩阵造型灯，支持动态灯效实时切换，满足专业演艺灯光需求。

5、大型LED造型屏、点阵灯光项目

依托Art-Net协议适配专业光影设计，高灰阶输出流畅细腻，适配异形大屏、大面积点阵亮化工程。

6、大型老旧亮化系统翻新扩容

适配凯耀明科技原有SN、MQ主控系统，直接加装设备拓展通道，无需更换主控与灯具，低成本完成大型夜景升级改造。
